•  耳機修理DIY-更換耳機插頭 ... 2012-04-18

老婆大人隨身聽的耳機又壞了 ..... 耳機平均使用壽命三個月！有夠厲害，真可稱得上是「殺手級」的了。

目前市售耳機百百種，便宜的聽起來真的是在虐待自己耳朵，對不起自己。但一對音質較好一點的新耳機也要價起碼是 400 ~ 500 起跳，更好的就要上千， 實在是買不下手 !

而筆者目前手上有三對癱瘓的中低價耳機，擺著礙眼又佔位置，丟掉卻又覺得實在可惜！

耳機剛開始是聲音感覺不對，聲音好像來自很遠的地方，接著只剩單聲道，最後就整個毫無音訊了。筆者判斷是因拉扯的關係導致插頭處斷路。

既然是耳機頭壞了，就找找看有沒有這方面的零件自己修修看囉。如果修好了也還能物盡其用，能省個幾百也是一件好事。

上網搜尋看看有沒有耳機插頭的電子零件。結果還真的有在賣，兩入 $29 ，郵寄費用 $30，轉帳 $17，換算下來每個單價不到 $40 ，下標囉！.... ( 網路上真的什麼都有 )

找出塵封已久的電烙鐵、錫銲線、尖嘴鉗、小戳刀，開工囉！

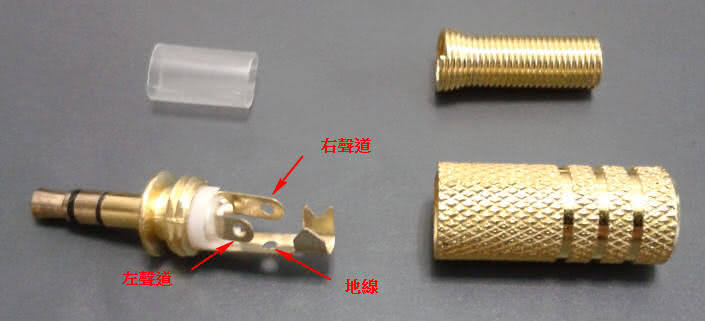

先看一下買來的 3.5mm 插頭，總共四個組件。主要就是接線頭這個零件的銲孔位置 , 接對了就沒什麼問題囉 ! ( 如下圖▼ )

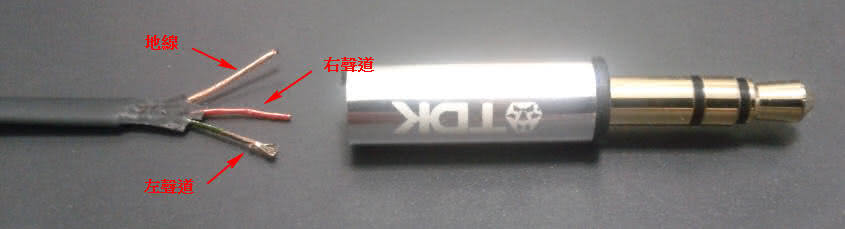

剪斷故障的耳機連接線，再剪開外絕緣保護層，撥開後可以看到有三股漆包線，分別為地線：金黃色，右聲道：紅色，左聲道：綠色。因耳機廠牌不同，您看到的漆包線顏色也會有所不同。 ( 如下圖▼ )

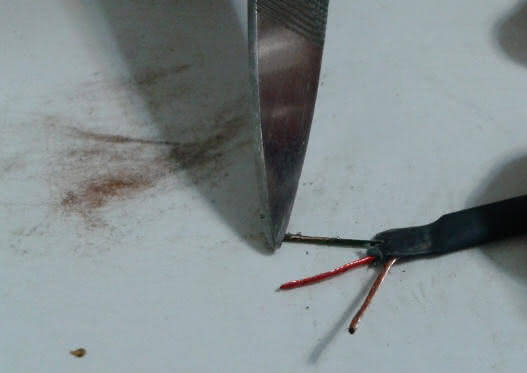

輕輕的用戳刀將漆包線前端外緣的絕緣漆刮除。注意，要輕輕刮，太用力電線是會刮斷的喔！如果怕刮斷電線，也可以用打火機在前端燒一下，這樣也可以去除絕緣漆。當然不刮除絕緣漆直接銲接也是可以的，因為銲接時電烙鐵產生的高溫同樣也會破壞絕緣漆。 ( 如下圖▼ )

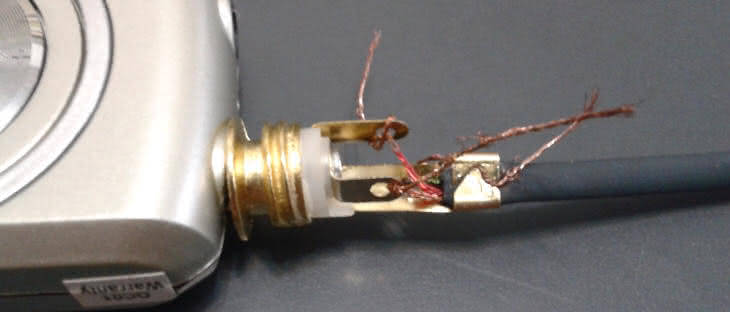

刮完漆，接上隨身聽先試聽一下，看看聲音是否正常，在確認正常後就可以施作銲接的工序囉！ ( 如下圖▼ )

銲接時要注意每次銲接時間不可過長，否則會因導熱而融化零件上的白色絕緣塑膠。在此特別提醒。

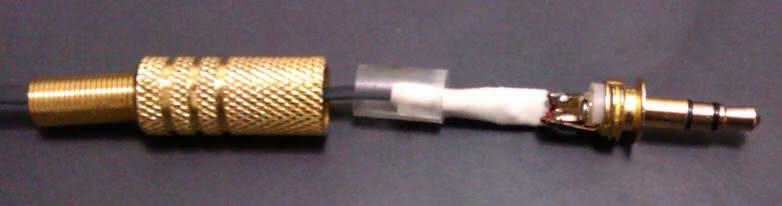

銲接完成後先整理修剪一下多餘的線頭，用絕緣膠布將地線包一下，以防止短路及增加強度。再將各個零件依序與接頭旋緊，這樣就大功告成囉！ ( 如下圖▼ )

所以，朋友們，如果耳機壞了先別丟，先試試看自己 DIY 修理看看。修好了除了省錢外，也給自己鼓鼓掌，你會很有成就感的。但提醒您，使用電烙鐵時一定要注意安全，別燙傷了才好。
