•  老筆電升級藍牙4.0模組DIY... 2023-02-00

此次升級的筆電是2009 年出廠的 Thinkpad X200 Tablet，在更換了SSD之後系統運作正常、速度飛快。但在多年的操勞之下，外觀上仍然留下不少歲月的痕跡。

X200T 鍵盤左邊的 Shift 鍵沒反應了，鍵帽上也有需多洗不掉的汙痕，看了相當礙眼，所以動了更換鍵盤的念頭。心裏擔心的是打字時的回饋感不知道會差多少，因為換裝的鍵盤都是仿新鍵盤跟原裝鍵盤的用料與做工一定會有所不同。鍵盤大約三百五十元台幣。

再者，X200T 內建的藍芽模組是藍芽2.1 版本，許多藍芽裝置都無法正常驅動。因此，趁此次更換鍵盤時一併購入藍芽4.0 做升級動作以方便藍芽耳機連線。藍芽4.0 模組大約一百元台幣。

因為喇叭沒有聲音，研判是喇叭故障，所以就買一組回來試試看，一組喇叭還運費大約新台幣一百元。

最近這三年，由於疫情的關係，幾乎足不出戶。就算出門也沒有攜帶筆電的需求，所以筆電幾乎變成桌機，所以電池組也就毫無用武之地。

電池組忘了是什麼時候開始不能充電了，充電的指示燈總是閃爍不停，會買電池純粹只是不想看到持續閃爍的充電指示燈！電池組大約四百五十元台幣。

此次購買的幾個零件，全都由在大陸的朋友幫忙上淘寶網協尋與採購，再由居住在上海的家人於回台灣時一併帶回。整體上購買的價格會比在台灣購買便宜至少50%以上。

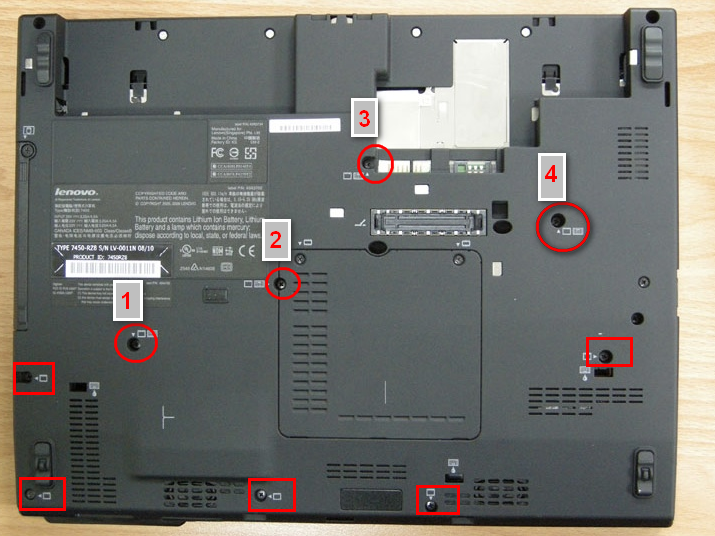

先看一下背板的螺絲孔位，下圖中紅色圈圈標示的是鍵盤的固定螺絲孔位。方形框標示的則是掌托螺絲孔位。( 如下圖▼)

X200T 在更換鍵盤與藍芽 4.0 模塊方面實在十分簡單的，只能說Thinkpad 的設計者對使用者後續的維修是相當友善的，基本上只要把背蓋上相對應的十字螺絲全都拆下來即可，沒什麼難度可言。

拆鍵盤步驟：

1. 關機、拔電源插頭、拆電池。

2. 拆下背板圖示上所對應的４顆螺絲。

3. 將鍵盤朝螢幕方向推，或是使用小支的一字型螺絲刀，在掌托與鍵盤間的間隙間往螢幕的方向推，鍵盤就不會被掌托擋住。

4. 用手指將鍵盤往螢幕方向輕輕上抬起，抬起的角度不要太大，因為鍵盤排線還連接在主機板上。

5. 將鍵盤放在掌托位置，用拇指與食指將排線拔起。鍵盤完全脫離主機板。

裝鍵盤步驟：

1. 將鍵盤排線扣到主機板上。

2. 將鍵盤以大約15度角放回機身。放回後要記的將鍵盤往掌托方向輕推。如果沒有推回正確位置鍵盤會無法順利鎖回。

3. 鎖回四顆螺絲。(如果螺絲無法順利鎖上就是鍵盤沒有放在正確螺絲孔位上)

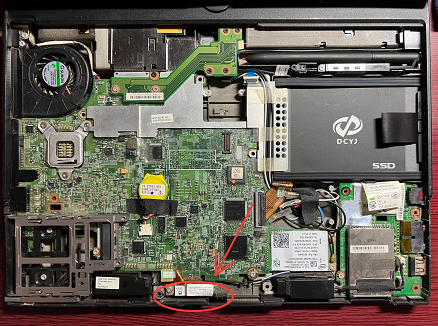

再看一下藍芽模組的所在位置，拆除掌托後可以看到藍芽模組位於左邊喇叭的右側，上面只有一顆固定螺絲。( 如下圖▼)

拆藍芽模塊步驟：

1. 從背板將掌托周圍的十字螺絲拆下。

2. 雙手指尖扣住掌托前沿，將掌托扳出。

3. 拆下藍芽模組固定在主機板上的排線。

4. 拆下固定藍芽模塊的十字螺絲。

5. 拆下固定在藍芽模塊上的排線。

裝藍芽模塊步驟：

1. 將新的藍芽模塊扣上排線。

2. 將藍芽模塊放回原位並鎖上固定螺。

3. 將排線壓回主機板。

4. 依照作業系統版本安裝新藍芽模組的驅動程式。驅動程式下載網址如下:

https://support.lenovo.com/ch/zh/downloads/ds028704

掌托裝回的步驟就不用再特別說明了，怎麼拆就反向操做就可以了。而 DIY 的本身就是有嘗試錯誤的過程，自己嘗試與克服困難的過程才是最要的。
