• X 200T 更換音效卡 DIY ... 2023-11-27

先說一下 Thinkpad X200T 音效的問題；原作業系統為 Win 7 32bit 時喇叭的聲音就已經時有時無，在升級作業系統 Win 10 64bit 後，雖然耳機可以正常使用，但喇叭就再也悶不吭聲了。縱使再換了新的喇叭組仍然鴉雀無聲。因此判斷是音效卡硬體故障。

上網（X皮）買了一塊適用的音效卡 100元加運費45元，實在是相當便宜了…。

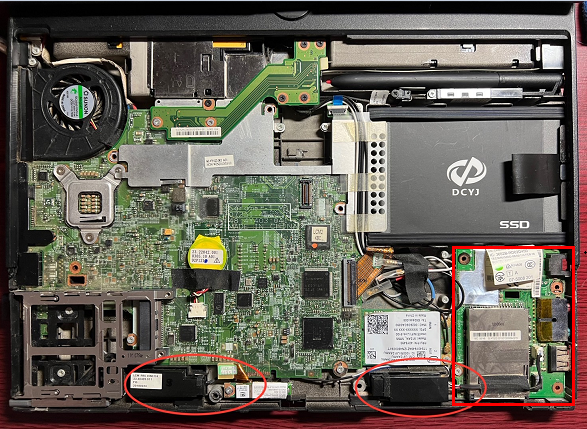

音效卡位於B面右側下方，有一個USB Type A 、耳機孔、麥克風孔與 RJ 11 的接孔，十分容易辨識。官方使用的型號為：Conexant 20561 SmartAudio 。( 下圖紅色方形框 )

更換音效卡時需要拆掉鍵盤與掌托，拿掉鍵盤與掌托後就可以清楚看到音效卡的所在位置。音效卡的排線一端與主機板連結，另一端再與音效卡連接。

拆掉一顆音效卡固定螺絲後，拿一字型螺絲刀，輕輕的從耳機孔處推一下即可將音效卡掀起來。音效卡的背面有排線連結，要將排線扣扳開才能單獨取出。再扳開主機板的排線壓板，再將排線撕起來（排線是用雙面膠固定於D面內側）。

換裝音效卡時，只要反向施作即可，施作的難度並不高，膽大心細即可。
